半柔电缆
半柔电缆
670-141/100 更多产品
- · 670-250/75
- · 670-250/75 SXE
- · 670-250/35
- · 670-250/35 SXE
- · 670-250
- · 670-250 SXE
- · 670-160
- · 670-160SXE
- · 670-141/100
- · 670-141/100 SXE
- · 670-141/75
- · 670-141/75 SXE
- · 670-141/35
- · 670-141/35 SXE
- · 670-141/25
- · 670-141/25 SXE
- · 670-141
- · 670-141 SXE
- · 670-086/75
- · 670-086/75 SXE
- · 670-086/25
- · 670-086/25 SXE
- · 670-086
- · 670-086 SXE
- · 670-047 SXE
- · 670-047

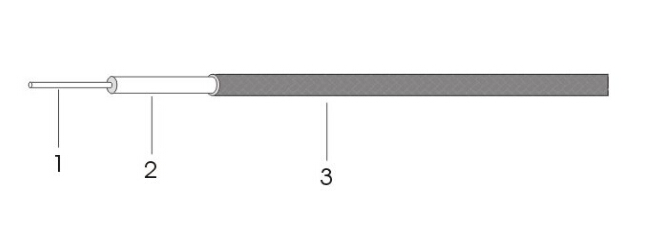

结构参数
| 项目 | 材料 | 直径(mm) |
|---|---|---|
| 1. 内导体 | 镀银铜包钢线 | 0.28 |
| 2. 绝缘体 | 聚四氟乙烯(PTFE) | 3.00 |
|
3. 外导体 |
浸锡铜线编织 | 3.52 |
电性能参数
| 电容(pF/m) | 47.6 |
| 阻抗(ohm) | 100 |
| 传输速率(%) | 70 |
| 截止频率(GHz) | 36 |
| 延时(ns/m) | 4.7 |
|
最大工作电压(kVrms) |
1.9 |
|
衰减屏蔽到18GHz(dB) |
100 |
机械和环境性能
| 最小弯曲半径(mm) | 8 |
| 最小弯曲半径(重复) (mm) | 40 |
|
工作温度范围(℃) |
-55至+125 |
衰减和平均功率（20℃，海平面测试条件）
| 频率(GHz) | 衰减(dB/m) | 功率(CW) |
|---|---|---|
| 0.5 | 0.35 | 245.5 |
| 1.0 | 0.50 | 172.2 |
| 5.0 | 1.16 | 74.5 |
| 10.0 | 1.69 | 51.5 |
| 20.0 | 2.49 | 35.1 |
