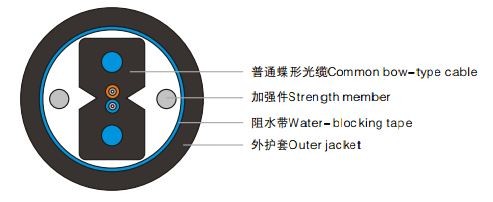

管道蝶形引入光缆 GJYXFH03 更多产品
技术特点
• 具有良好的机械性能和环境性能。
• 产品尺寸小、重量轻、结构紧凑。
• 阻燃（或不延燃）性能满足相关标准的要求。
• 护套的机械物理性能满足相关标准的要求。
• 光纤置于两根加强件中间，具有优异的抗侧压和抗拉性能。
• 采用G.657弯曲不敏感光纤的蝶形光缆具有优异的抗弯曲性能。
• 主要适用于建筑物管道或架空引入光缆。
技术参数
| 光纤芯数 | 光缆尺寸 (mm) | 光缆重量 (kg/km) | 允许拉伸力 (N) | 允许压扁力 (N/100mm) | 适用温度范围 (℃) |
||
|---|---|---|---|---|---|---|---|
| 长期 | 短暂 | 长期 | 短暂 | ||||
| 1-4 | 6.3 | 33 | 300 | 600 | 1000 | 2200 | -40~+60 |
注：1.最小弯曲半径：B6 类光纤，在动态弯曲情况下为10D，在静态弯曲情况下为5D。（D为圆形缆外径）
2.表中所有数值均作为参考，若数值有增改，恕不另行通知。
