轧纹电缆
金信诺生产的轧纹同轴电缆具有传输功率大、传输衰减小，防潮性好，抗压性强等特点。我们的轧纹同轴电缆已广泛应用于移动通讯、微波通讯、雷达系统等；轧纹漏泄电缆主要用于室内覆盖，矿井、地铁、隧道等区域的信号覆盖等。我们的产品型号有：3D-FB轧纹同轴电缆、5D-FB轧纹同轴电缆、7D-FB轧纹同轴电缆、8D-FB轧纹同轴电缆、10D-FB轧纹同轴电缆、12D-FB轧纹同轴电缆、1/4”RF射频轧纹同轴电缆、1/4”超柔RF轧纹同轴电缆、3/8”RF射频轧纹电缆、3/8”超柔射频轧纹电缆、1/2”射频轧纹电缆、1/2”超柔射频轧纹电缆、5/8”射频轧纹电缆、7/8”射频轧纹电缆、7/8”射频轧纹电缆、1-1/4”射频轧纹电缆、1-1/4”射频轧纹电缆、1-5/8”射频轧纹电缆等可以满足客户的多种需求。

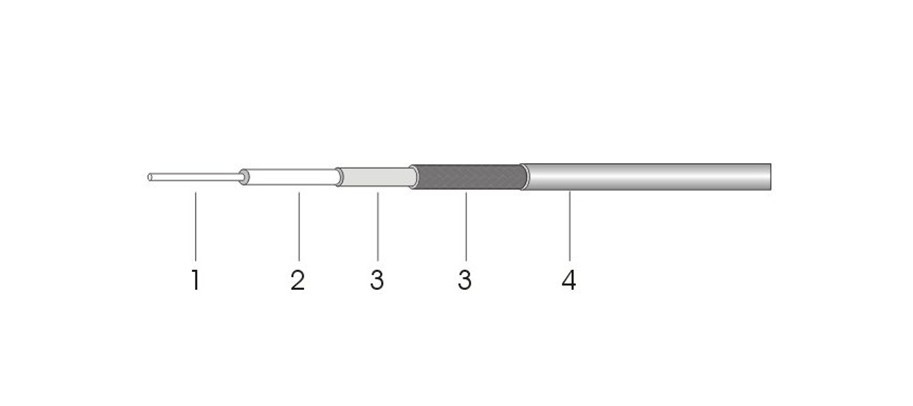

结构参数
| 项目 | 材料 | 直径(MM) |
|---|---|---|
| 1. 内导体 | 裸铜线或铜包钢线 | 1.80 |
| 2. 绝缘体 | 发泡聚乙烯 | 5.00 |
| 3. 外导体 |
自粘铝箔 |
Nom.5.20 |
| 3. 外导体 |
镀锡铜线 |
Nom.5.70 |
| 4. 护套 | 聚氯乙烯(PVC) | 7.50 |
电性能参数
| 电容(pF/m) | 82 |
| 阻抗(ohm) | 50 |
| 传输速率(%) | 81 |
| 内导体直流电阻(Ω/km) | 6.8/11.4 |
| 外导体直流电阻(Ω/km) | 14.1 |
| 衰减屏蔽(dB) | 80 |
机械和环境性能
| 贮存温度(℃) | -25至+70 |
| 安装温度(℃) | -20至+60 |
| 工作温度(℃) | -25至+70 |
| 最小弯曲半径(mm) | 38 |
| ROHS环保 | 符合 |
衰减（20℃）
| 频率(GHz) | 衰减(dB/m) | |
|---|---|---|
| 100 | 6.30 | |
| 150 | 7.80 | |
| 280 | 10.80 | |
| 350 | 12.10 | |
| 400 | 13.00 | |
| 800 | 18.90 | |
| 900 | 20.20 | |
| 1200 | 23.70 | |
|
1500 |
26.80 | |
| 1800 | 29.70 | |
| 1900 | 30.60 | |
| 2000 | 31.50 | |
| 2200 | 33.30 | |
| 2500 | 35.80 |
