主要技术特性
| 电气性能 | 材料及机械性能 | |||||
|---|---|---|---|---|---|---|
| 特性阻抗 | 50Ω | 内导体 | 插针 | 黄铜 | 镀金 | |
| 频率范围 | DC~18GHz | 插孔 | 铍青铜 | 镀金 | ||
| 额定电压 | 335V rms | 壳体及其他金属件 | 黄铜/不锈钢 | 镀金/钝化 | ||
| 介质耐压 | 1000V rms | 弹性件 | 铍青铜 | 镀金 | ||
| 电压驻波比 | ≤1.05+0.1f(GHz) | 绝缘介质 | PTFE或LCP | |||
| ≤1.05+0.08f(GHz) | 配半柔、半刚电缆中心 | 密封圈 | 硅橡胶 | |||
| 接触电阻 | ≤3mΩ | 中心接触件 | 温度范围 | -65℃ ~+165℃ | ||
| ≤2mΩ | 外接触件 | 耐久性 | 500次 | |||
| 绝缘电阻 | ≥5000MΩ | |||||
| 插入损耗 | ≤0.06√f(GHz)dB | |||||

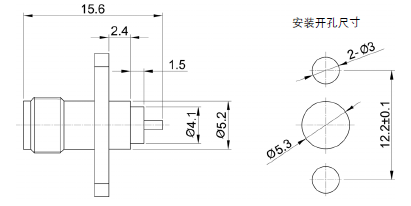

具体型号
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD19A | ||
| SMA-KFD29G |
 |
 |

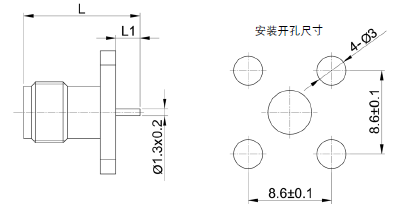

| 产品型号 | L1 | L |
|---|---|---|
| SMA-KFD20 | 4.0 | 13.6 |
| SMA-KFD51 | 2.5 | 12.0 |
 |
 |
| 产品型号 | L1 | L2 | L |
|---|---|---|---|
| SMA-KFD21 | 2.0 | 4.0 | 15.5 |
| SMA-KFD46 | 4.0 | 3.0 | 16.5 |
 |
 |

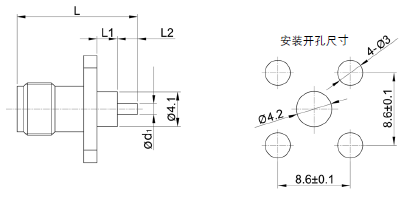

| 产品型号 | L1 | L2 | L | d1 |
|---|---|---|---|---|
| SMA-KFD22 | 15.0 | 3.0 | 27.4 | 1.3 |
| SMA-KFD23 | 4.0 | 0.6 | 14.1 | 0.4 |
| SMA-KFD43 | 4.0 | 8.0 | 21.5 | 1.3 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD24 | |
 |
 |

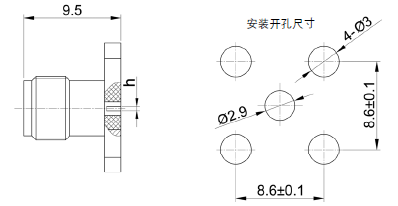

| 产品型号 | h | 备注 |
|---|---|---|
| SMA-KFD26 | 0.2 | |
| SMA-KFD27 | 0.4 |
 |
 |

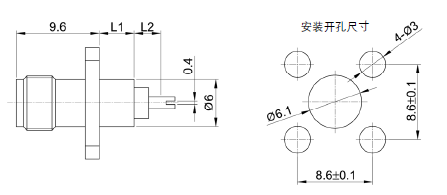

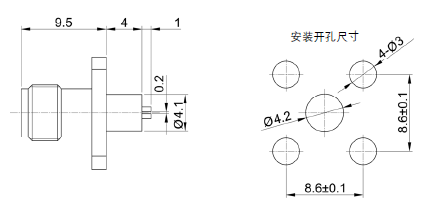

| 产品型号 | L1 | L2 |
|---|---|---|
| SMA-KFD30 | 4.0 | 3.0 |
| SMA-KFD34 | 1.0 | 1.0 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD31 | |
 |
 |

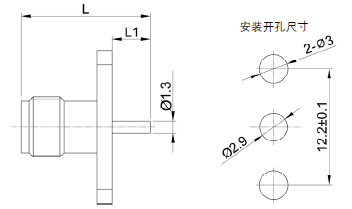

| 产品型号 | L1 | L |
|---|---|---|
| SMA-KFD32 | 2.5 | 16.1 |
| SMA-KFD33 | 1.4 | 10.9 |
 |
 |

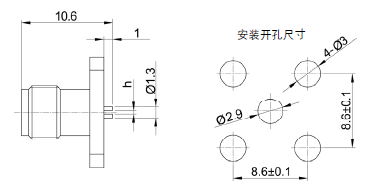

| 产品型号 | h |
|---|---|
| SMA-KFD35 | 0.4 |
| SMA-KFD36 | 0.2 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD37 |
 |
 |
| 产品型号 | 适配电缆 | 备注 |
|---|---|---|
| SMA-KFD38 | |
